一、2BV水環式真空泵的用途及使用範圍：

　　 2BV系列水環真空泵爲整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。
2BV系列水環真空泵适于抽除氣體和濕潤蒸汽，吸氣壓力可達到33mbar絕壓（97%真空度），當2BV水環式真空泵在吸氣壓力低于80mbar的狀态下長期工作時，應聯接汽蝕保護管以對泵進行保護，2BV水環式真空泵如配大氣噴射器吸氣壓力可達10mbar，噴射器可直接安裝在真空泵吸氣口上，作爲壓縮機使用時，其壓力最大至0.26MPa（絕壓）。
　　 2BV系列水環真空泵及壓縮機被廣泛用于石油、化工、制藥、食品、制糖工業等領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生爆炸，所以其應用更加廣泛。

二、2BV水環式真空泵的工作原理：

2BV水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之内，起動時向泵内注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體内壁形成一旋轉水環1，水環下部内表面與輪毂相切，沿箭頭方向旋轉，在前半轉過程中，2BV水環式真空泵水環内表面逐漸與輪毂脫離，因此在葉輪葉片間與水環形成封閉空間，随着葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在後半轉過程中，水環内表面逐漸與輪毂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，2BV水環式真空泵就連續不斷地抽吸或壓送氣體。
2BV水環式真空泵由于在工作過程中，做功産生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵内消耗的水，滿足泵的工作要求。
當2BV水環式真空泵排出的氣體不再利用時，在2BV水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器後，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵内繼續使用。随着工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指标。

三、2BV水環式真空泵的結構說明：

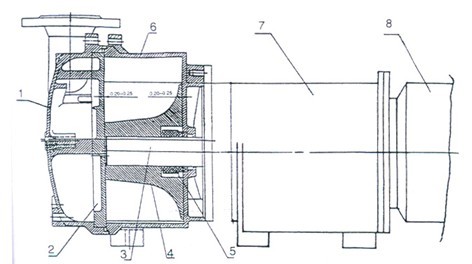

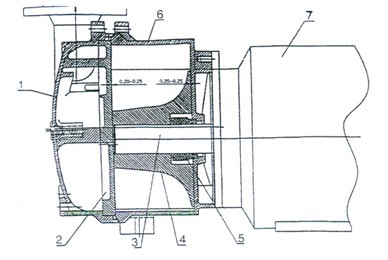

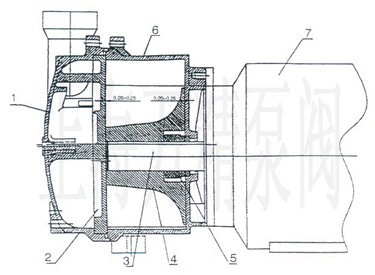

2BV水環式真空泵的結構如圖2、圖3，圖4所示

四、2BV水環式真空泵的産品說明：

　　 2BV真空泵及壓縮機系統由真空泵（壓縮機）、電動機、氣水分離器管路組成，如圖5所示。
　　 2BV真空泵及壓縮機與氣水分離器的工作過程如下：氣體由管路經閥門進入2BV真空泵或壓縮機，然後經排氣管進入氣水分離器中，經氣水分離器排氣管排出。當作爲壓縮機使用時，經壓縮機排出的氣水混合物在氣水分離器中分離後，氣體經閥門輸送到需要壓縮氣體的系統上去。2BV真空泵或壓縮機内的工作水是由氣水分離器不經冷卻排至真空泵重新使用，其餘工作水由供水管補充，供水量的大小，由供水管上的閥門來調整。
　　 氣體抽吸和壓送系統的區别僅在于氣水分離器的内部構造有所不同。抽吸氣體時，吸氣口壓力低于大氣壓，而排氣口壓力等于大氣壓，氣水分離器有溢水管；壓送氣體時，吸氣口爲常壓（也可爲真空狀态），排氣口壓力高于一個大氣壓，爲保證輸送氣體壓力，氣水分離器的水位通過溢水開關來控制。

七、2BV水環式真空泵的設備安裝

　　 1、水環真空泵的安裝：
　　 水環真空泵和壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。爲防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。
　　 2、水環真空泵氣水分離器的安裝
　　 水環真空泵氣水分離器可直接安裝在水環真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給水環真空泵工作需水量，其餘工作水由供水管供給，供水量大小由管路上的閥門調節。
　　 水環真空泵或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機内的水在排氣管方面的壓力作用下返回系統。

八、2BV水環式真空泵的啓動及停車

　　 1、水環真空泵啓動
　　 水環真空泵長期停車的泵在開動以前，必須用手轉動數圈，以證實水環真空泵内沒有卡住或其它損壞現象。
　　 水環真空泵啓動按以下順序進行（參見圖5）
　　 （1）打開排氣管閥門。
　　 （2）啓動電動機（應注意電機的正反轉）
　　 （3）迅速打開圖5供水管2。逐漸增加供水量，至供水量符合規定要求爲止，（應注意不要幹運行真空泵）。
　　 2、水環真空泵停車
　　 水環真空泵停車按以下順序：
　　 （1）（如進氣管有閥門）關閉進氣管上的閥門。
　　 （2）關閉供水管2，并迅速關停真空泵。
　　 （3）停車後應将泵腔内的水放掉，以免再次啓動時，會造成葉片與泵軸斷裂。

九、2BV水環式真空泵的維護

　　 1、2BV型水環式真空泵爲避免磨損葉輪、泵體或卡住葉輪，随氣體和工作液進入泵腔的灰塵顆粒，可通過2BV型水環式真空泵泵底部的沖洗口沖洗掉。
　　 2、如果用硬水作工作液，須經軟化，或在一定周期内用溶液清洗泵。
　　 3、2BV型水環式真空泵電動機常工作的軸承比周圍溫度高15℃～20℃，最高不允許超過55℃～60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并将潤滑油全部更換。
　　 4、2BV型水環式真空泵采用的機械密封，出現洩漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。

十、2BV水環式真空泵的故障和消除方法

2BV水環式真空泵的訂貨須知:

一、請提供以下詳細數據：①2BV水環式真空泵的産品名稱與型号②2BV水環式真空泵的真空度要求單位PA或MPA③2BV水環式真空泵抽速要求單位L/S或M3/MIN④2BV水環式真空泵的使用條件和功況條件⑤2BV水環式真空泵的電機功率（KW）⑥2BV水環式真空泵的轉速（r/min）⑦2BV水環式真空泵的電壓〔V〕⑧2BV水環式真空泵的進出口口徑⑨2BV水環式真空泵是否帶附件，以便我們的爲您正确選型。
二、若已經由設計單位選定我公司的2BV水環式真空泵的産品型号，請按2BV水環式真空泵的型号直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家爲您選型确認。
